研制背景
為保護和改善環境，防治污染和其他公害，推進生態文明建設，國家正在加大環保整治治理力度。對于一些污染型工礦企業，正逐步轉變?yōu)閷?shí)時數據監測，提升全市排污單位污染防治設施規范運行水平，實現對排污單位有動力污染治理設施運行情況的過程監管。 國家先后頒發《大氣污染防治法》、《水污染防治法》、《土壤污染防治法》等法律，發布《關于全面加強生態環境保護堅決打好污染防治攻堅戰的意見》、《打贏藍天保衛戰三年行動計劃》等政策，針對性地對企業內的環保設施、設備運行狀況作出檢測控制，最大限度發揮環保設備的作用，提高使用效率，并為政府部門能夠動態掌握治污治理執行情況和異常預警提供支持。

系統概述
利用物聯網技術、云計算技術、NB-Lot和業務模型技術，以數據為核心，將數據獲取、傳輸、處理、分析、決策服務，形成一體化智慧模式，讓環境管理、環境監測、環境應急、科學決策更加有效、準確，通過“智慧管理、慧在應用”，為環境管理和環境提供全方位智慧管理與服務支持。 系統結構

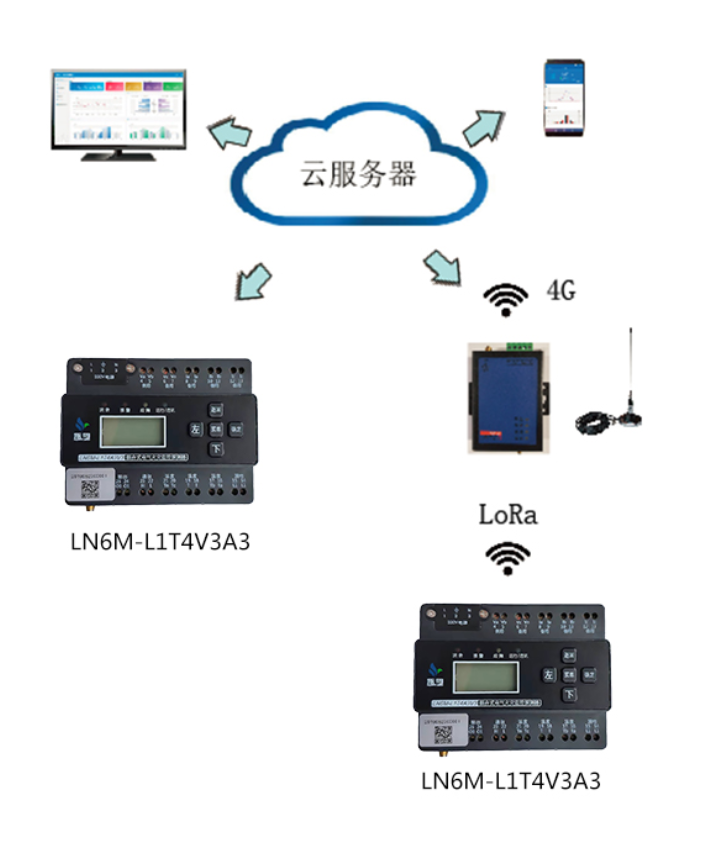

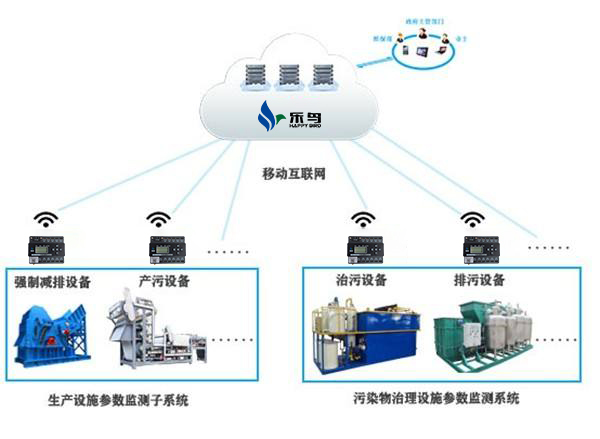

本系統由用電監控探測器、傳感網絡、環保設施用電安全管理服務平臺組成，采用無線免布線分體式方案，平臺整體架構為分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層。 主要功能

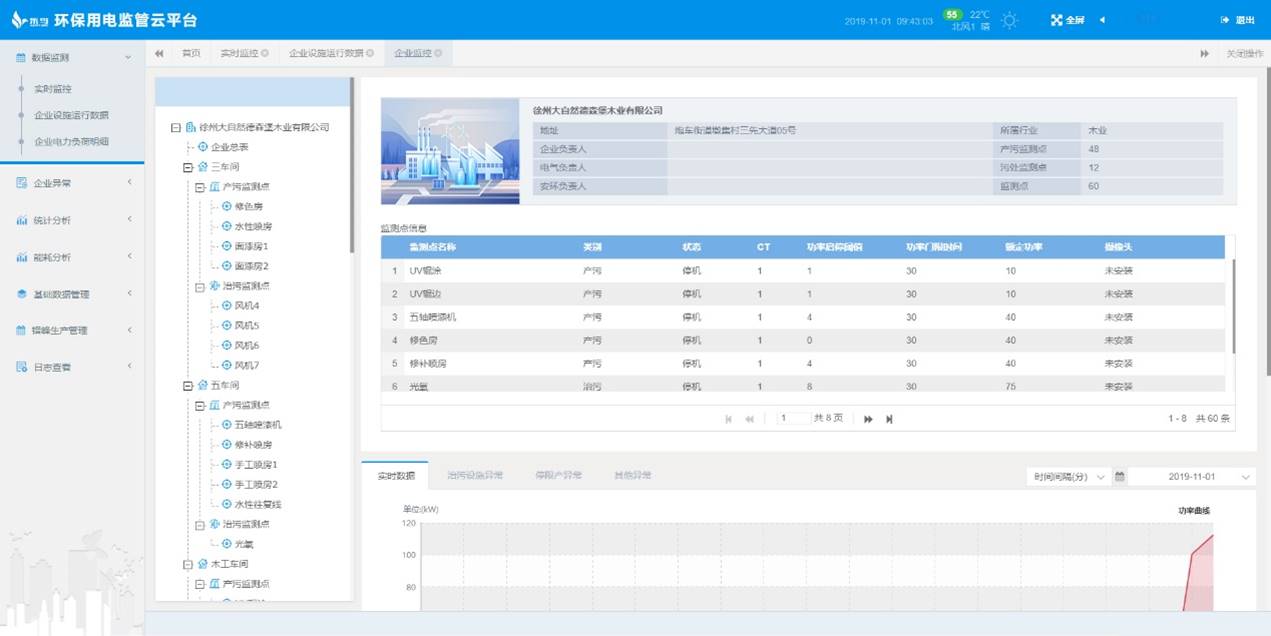

實時監控
采集現場用電信號，可以查看企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功率等并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。 根據設置的啟停閾值，判斷生產時間和治污設施運行時間是否吻合，與停產限產計劃是否有時間沖突。

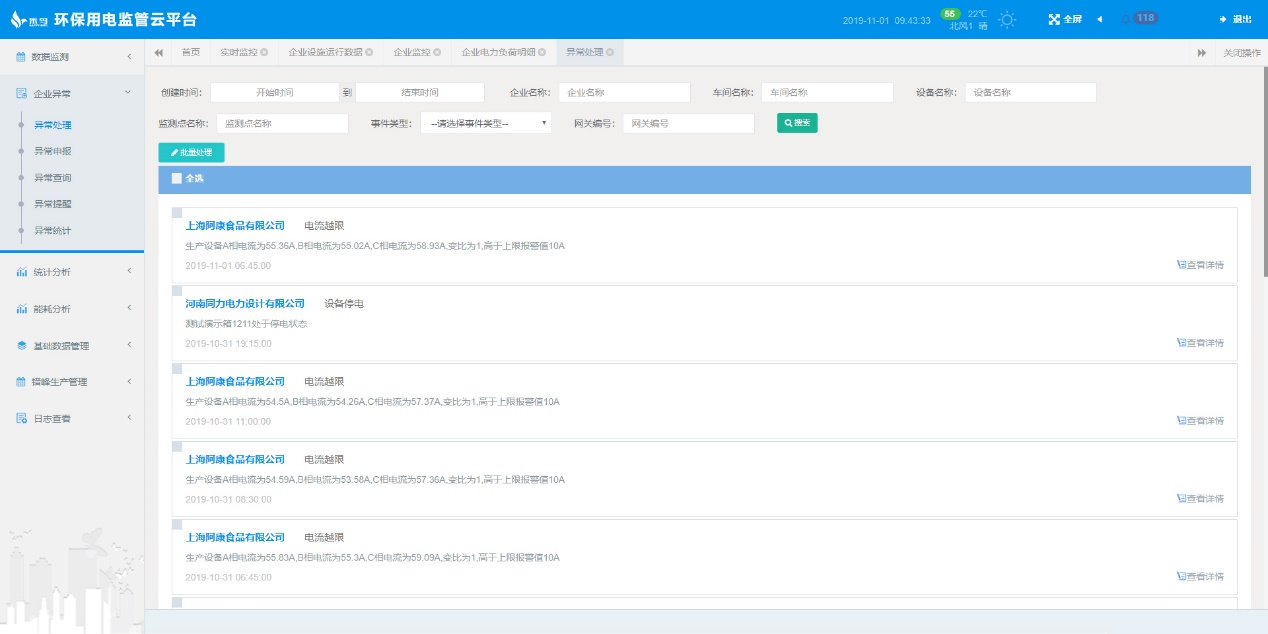

異常實時報警
通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態。 統計分析
統計企業/行業在某時間段內產污數量。

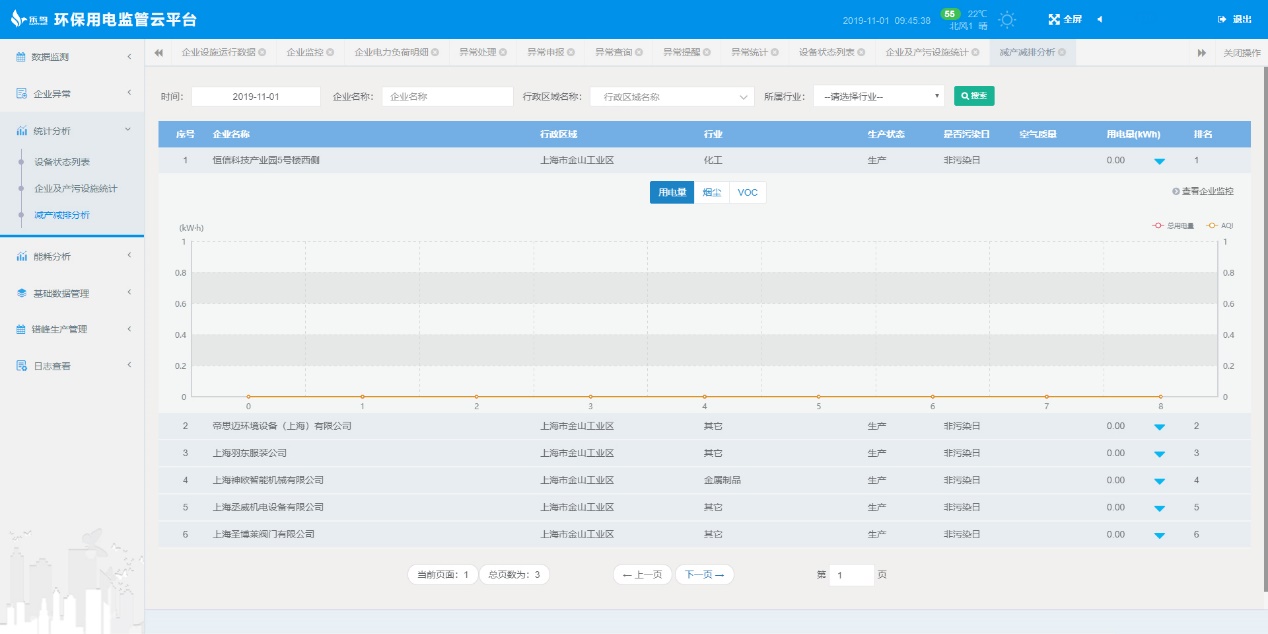

減產減排分析
統計企業在污染日、非污染日的負荷對比，以小時為單位展示功率曲線。 企業用電監控

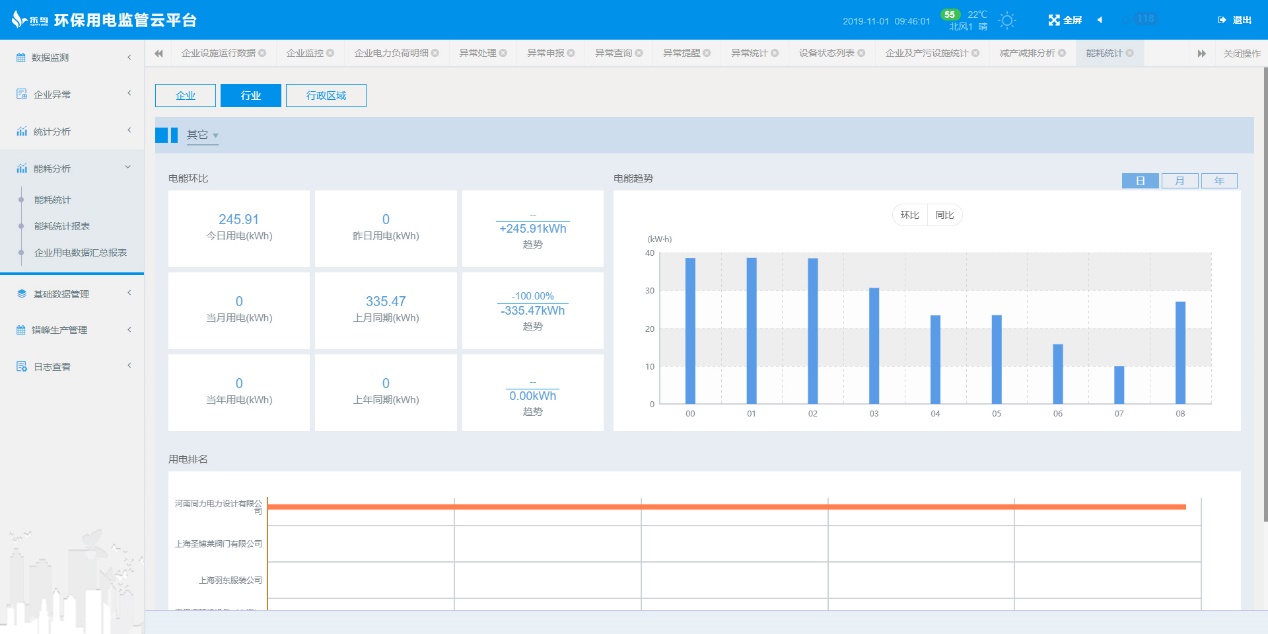

可查詢企業/行業的日功率曲線，默認是今日/昨日對比，可選擇對比的日期。 能耗報表
統計企業/行業在某個時間段內的用電量，可按日/月/年進行統計和分析。

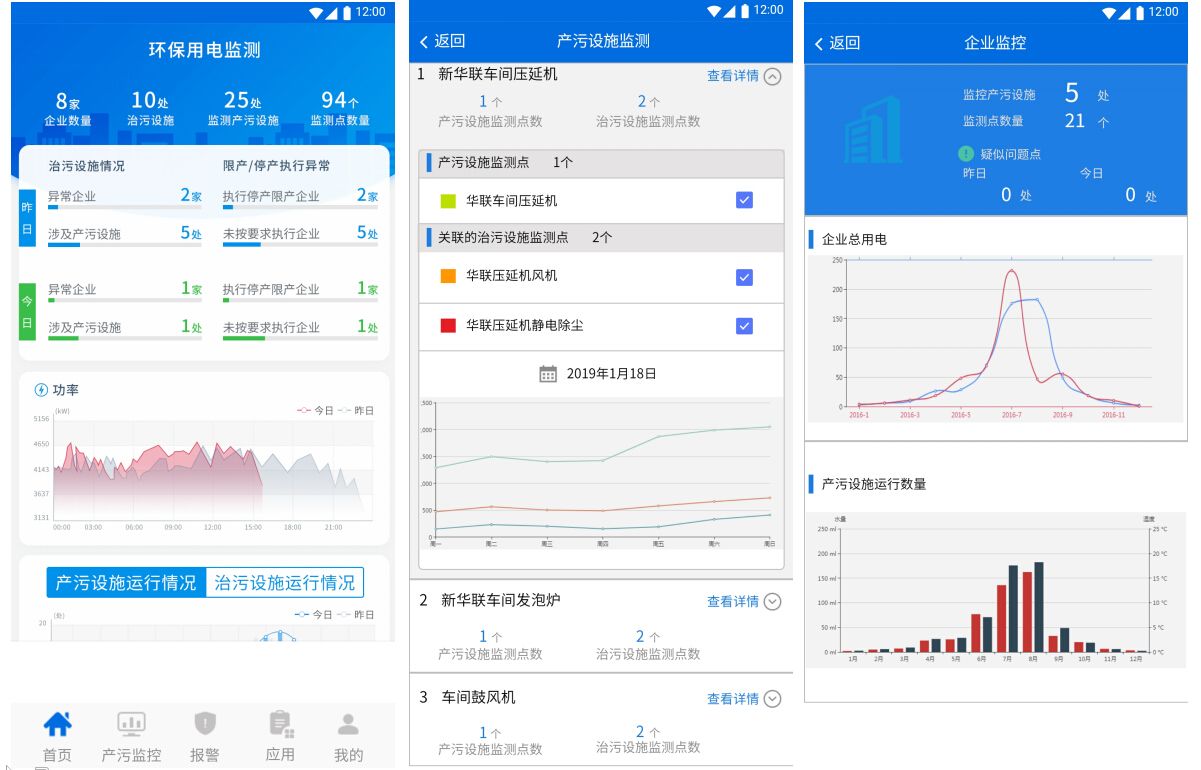

手機APP 系統組成

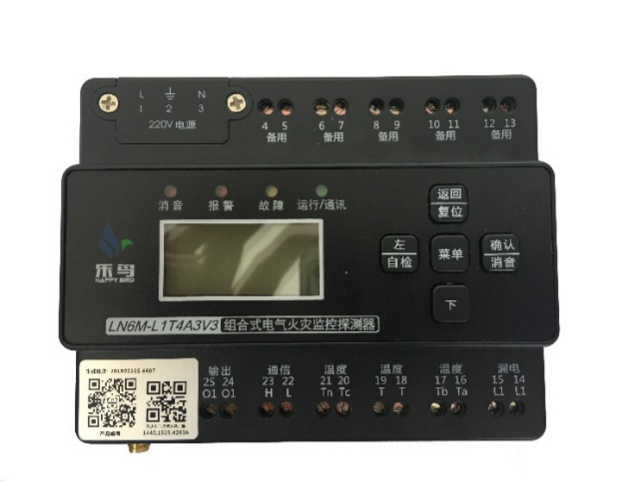

監控中心采用多級管理模式，監測管轄區域內聯網單位的報警，故障及設施運行情況，針對性地對企業內的環保設施、設備運行狀況作出檢測控制，最大限度發揮環保設備的作用，提高使用效率，并為政府部門能夠動態掌握治污治理執行情況和異常預警提供支持。 LN6M-LIT4V3A3用電監控探測器
準確、實時接收監測線路中的剩余電流、溫度、電流、電壓、功率、頻率、電度、故障電弧等變化信息，當監測線路發生異常時，能夠迅速發出報警信息并準確顯示故障原因，實現配電線路用電信息的監控與上傳 技術參數

工作電源	AC220V ±20%50Hz
檢測范圍	單相/三相回路電壓、電流、功率、電度
	檢測總有功功率、無功功率、功率因數、電流、電壓相位角、三相電壓、電流不平衡度、一路剩余電流、四路溫度測量
	系統頻率、總有功電度、總無功電度、各相有功電度和無功電度測量與計算功能
	正反向總有功電能、四象限無功電能累計；分時電能正反向總有功電能、四象限無功電能累計
	正反向總有功最大需兩、正反向總無功最大需量及發生時間
	各相/線電壓、電流、頻率、總/三相有功功率、無功功率、視在功率的最大/最小值及發生時間
	電參量與繼電器關聯起來并進行越線告警控制，支持過流、零流、接地、低壓、過呀、低頻、過頻、底功率因數越線告警
	電壓和電流諧波畸變率、電壓2~31次諧波分量占有率、電流2~31次諧波分量占有率、電流K因數、電壓基波有效值、電流基波有效值等測量與計算功能
溫度檢測	0~150°C，測量精度±1°C
檢測精度	電壓及電流0.2級，其他0.5級
通訊方式	2G/NB-LOT通訊方式
使用環境	-20°C~60°C

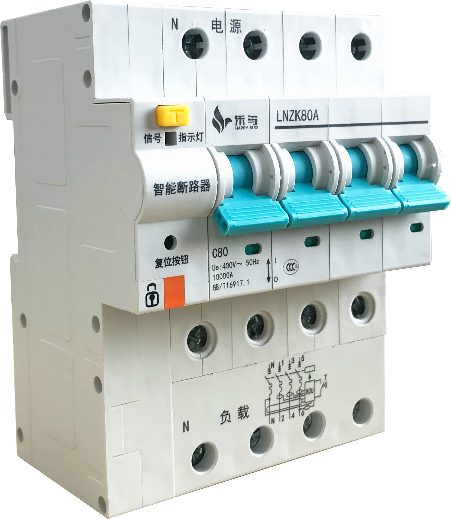

LNZK智能斷路器

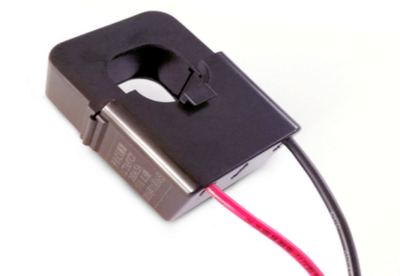

集智慧用電、傳統斷路器、自復式過壓保護器、浪涌保護器、多功能電表儀表、智能照明模塊于一體，替代傳統斷路器，用戶通過遠程設置、查詢、遙控或定時開關、自動完成漏電保護功能自檢、分線路用電計量，故障實時報警等功能。 LN6I開口式電流傳感器 應用范圍：
1、配套LN6M-L1T4A3V3使用測量電流，交流220v、380v供電線路均可應用。
2、開合式互感器可在主電路不斷電的情況下，方便安裝。
外形圖、安裝尺寸和線圈圖：

產品選型

產品型號	輸入電流	精度	過載倍數	耐壓	容量
LN6I-63A	63A	1%	<1.2倍	<1KV	<1VA
LN6I-160A	150A	1%	<1.2倍	<1KV	<1VA
LN6I-250A	250A	0.5%	<1.2倍	<1KV	<1VA
LN6I-400A	400A	0.5%	<1.2倍	<1KV	<1VA

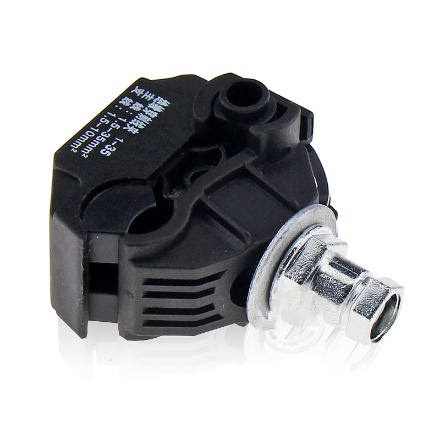

穿刺取電件
實現從電線（電纜）上取電，可刺透導線絕緣體，在配電線路不停電情況下，直接與電線連接，實現供電電源及采集電壓的獲取。 污染治理設施及生產設施安裝用電監管設備位置表
主要廢氣污染治理設施

序號	工藝類型	檢測位置
1	除塵設施	袋式除塵風機、電除塵器、電袋復合除塵器等
2	脫硫設施	脫硫風機、吸收塔循環泵、漿液循環泵、離心機等
3	脫硝設施	稀釋風機、稀釋水泵、脫硝風機、循環泵等
4	有機廢氣收集治理設施	UV光催化氧化器、ROT風機、助燃風機、吸收塔循環泵、冷凝器等
5	惡臭治理設施	吸收塔循環泵、ROT風機、活性炭吸附風機等
6	其他類	參見排污許可證或影響環境評價報告列出的主要治污設施

序號	行業類型	檢測位置
1	水泥工業	水泥窯、冷卻機、煤窯、烘干磨、生料磨、包裝機、 水泥磨、磨機、烘干機、粉碎機等
2	石化工業	鍋爐、工藝加熱爐、催化裂化裝置等
3	造紙工業	堿回收爐排氣筒、石灰窯排氣筒等
4	玻璃工業	粗破機、斗式提升機、帶式輸送機、篩分機、粉碎機、 投料機、冷卻風機等
5	化肥工業	脫碳?xì)怏w塔廢氣排氣筒、硫回收尾氣排氣筒、造粒塔排氣筒等
6	煉焦化學工業	粉碎機、推焦裝煤車、貧鈾泵、副油泵、大母液泵、 煤氣鼓風機、鍋爐等
7	制革行業	噴漿機、磨革機、電鍋爐、生物質鍋爐等
8	紡織印染工業	印花機、定型機、噴層機、鍋爐等
9	鋼鐵工業	粉碎機、燒結機、冷卻機、高爐、熱風爐、轉爐、電爐、石灰窯、提煉爐、熱處理爐、精整機、拋丸機、修磨機、焊接機、酸洗機、涂鍍層機、脫脂機等
10	電鍍工業	拋光機、噴丸機、磨砂機等
11	火電工業	燃煤鍋爐、蒸汽輪機、燃?xì)廨啓C(jī)、汽輪機、發電機等
12	農副食品加工工業	吹風機、引風機、燃硫設備、分離機、篩分機、粉碎機、投料機等
13	農藥制造工業	進料泵、破碎機、過濾機、真空干燥器、離心機
14	有色金屬行業	熔煉爐、精煉爐、溶解爐、感應電爐等
15	制藥工業	進料泵、整粒篩粉機、破碎機、分離機、磨粉機等
16	公用基礎設施	鍋爐、汽輪機、發電機、污水處理站集氣罩等
17	其他類	參見排污許可證或影響環境評價報告列出的主要治污設施
